GRILLES - VOLETS
Grilles de ventilation et volets de surpression
GRILLE DE REPRISE SIMPLE SANS CADRE(RÉF. GRMFPSC)
Grille simple sans cadre avec résille en aluminium à maille carrée 13x13mm.
Très peu de pertes de charges. Spécialement conçue pour remplacer une dalle de faux plafond (dalle complète ou 2 dalles).
Existe avec maille inclinée à 45° : nous consulter.
Coloris : finition laqué blanc RAL 9016.
GRILLE DE REPRISE SIMPLE AVEC CADRE(RÉF. GRMFP)
Grille avec cadre et résille à maille carrée 13x13mm. Très peu de pertes de charges. Cadre et résille en aluminium.
Spécialement conçue pour remplacer une dalle de faux plafond (1/2 dalle, dalle complète ou 2 dalles).
Existe avec maille inclinée à 45° : nous consulter.
Plénums correspondants type PSFP/FSPi et PSFP1/PSFP1i.
Coloris : finition laqué blanc RAL 9016.
GRILLE DE REPRISE SIMPLE AVEC CADRE ALU(RÉF. GRMFPF)
Grille avec cadre aluminium et logement porte-filtre. Noyau central démontable pour accès au filtre. Résille à maille carrée 13x13mm. Très peu de pertes de charges.
Spécialement conçue pour remplacer une dalle de faux plafond (1/2 dalle, dalle complète ou 2 dalles).
Existe avec maille inclinée à 45° : nous consulter.
Plénums correspondants type PSFP/FSPi et PSFP1/PSFP1i.
Coloris : finition laqué blanc RAL 9016.
Filtre réf. FLT non fourni, disponible seul.
GRILLE DE REPRISE SIMPLE TÔLE D'ACIER(RÉF. GRRSC)
Grille en tôle d'acier perforée sur l'intégralité de sa surface.
Spécialement conçue pour remplacer une dalle de faux plafond (dalle complète ou 2 dalles).
Coloris : finition laqué blanc RAL 9016.
GRILLE DE REPRISE TÔLE D'ACIER AVEC CADRE (RÉF. GRRFP)
Grille en tôle d'acier perforée avec cadre aluminium.
Spécialement conçue pour remplacer une dalle de faux plafond (1/2 dalle, dalle complète ou 2 dalles).
Plénums correspondants type PSFP/FSFP1i et PSFP1/PSFP1i.
Coloris : laqué blanc RAL 9016.
GRILLE DE REPRISE TÔLE D'ACIER CADRE ET PORTE-FILTRE (RÉF. GRRFPF)
Grille en tôle d'acier perforée avec cadre et logement porte-filtre. Noyau central démontable pour accès au filtre.
Spécialement conçue pour remplacer une dalle de faux plafond (1/2 dalle ou dalle complète).
Plénums correspondants type PSFP/FSFP1i et PSFP1/PSFP1i.
Coloris : laqué blanc RAL 9016.
Filtre réf. FLT non fourni, disponible seul.
GRILLE DE REPRISE AILETTES FIXES(RÉF. GRAFP)
Grille de reprise à ailettes fixes inclinées à 45°. Pas de 25mm. Elle remplace une dalle de faux plafond et convient à toute application relative au traitement d'air ou simple ventilation et à tous types de locaux.
Ailettes et profils en aluminium.
Plénums correspondants type PSFP/FSFP1i et PSFP1/PSFP1i.
Coloris : laqué blanc RAL 9016, aluminium anodisé sur demande.
GRILLE DE REPRISE AILETTES FIXES ET PORTE-FILTRE (RÉF. GRAFPF)
Grille de reprise à ailettes fixes inclinées à 45°. Pas de 25mm. Noyau central démontable pour accès au fitre. Grille articulée sur charnière inclinable, fixation par clips et fermeture par aimants. Ailettes et profils en aluminium.
Plénums correspondants type PSFP/FSFP1i et PSFP1/PSFP1i.
Coloris : laqué blanc RAL 9016, aluminium anodisé sur demande.
Filtre réf. FLT non fourni, disponible seul.
FILTRE SYNTHÉTIQUE (RÉF. FLT/FLTR)
Filtre synthétique épaisseur 10mm avec grillage et cadre adapté aux grilles de reprise de faux plafond.
FLTRL : rouleau de 20m² de filtrine nue à découper.
Coloris : blanc.

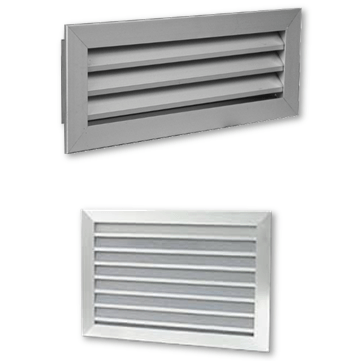

GRILLE DE REPRISE AILETTES FIXES (RÉF. GRAF)
Grille à ailettes fixes au pas de 25mm destinée à la reprise d'air ou à la prise d'air neuf à l'intérieur ou à l'extérieur des bâtiments. La fixation de cette grille s'effectue par clips (ou vis apparentes sur demande).
Existe également avec porte-filtre : nous consulter.
Registres type RGGC. Plénums type PS1 et PS2.
Coloris : aluminium anodisé. Laqué blanc RAL 9016 sur demande.

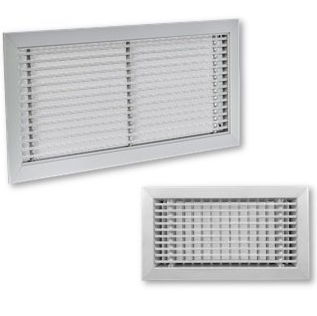

GRILLE ALUMINIUM AILETTES FIXES (RÉF. GAFX)
Grille d'aluminium d'intérieur à ailettes fixes. Le pas d'ailette est de 12,5mm et la déflection est de 0°. Peut être aussi bien utilisée en soufflage qu'en reprise d'air.
Fixation par clips en standard ou par vis ou aimants sur demande.
Registres tyoe RGGC. Plénums correspondants type PS1 et PS2.
Coloris : finitions blanc RAL 9016 ou aluminium sur demande.
GRILLE ALUMINIUM DOUBLE DÉFLECTION AILETTES HORIZ./VERTICALES (RÉF. GAODB)
Grille aluminium d'intérieur robuste, double déflection à ailettes verticales (au premier plan) et horizontales (au second plan) orientables. Le pas d'ailette 20mm. Peut être aussi bien utilisée en souflage qu'en reprise d'air. Peut être éventuellement installé en plafond. Ailettes montées sur rotules en nylon assurant la mobilité et l'orientation.
Contre-cadre type CCA ou CCAS (à sceller) sur demande.
Registres type RGGC. Plénums type PS1 et PS2.
Coloris : finitions blanc RAL 9016.

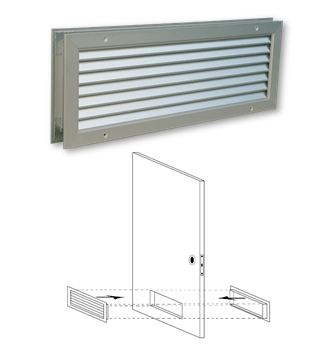

GRILLE DE TRANSFERT
(RÉF. GTR)
(RÉF. GTR)
Grille de transfert à chevrons. Sa conception lui permet notamment de s'adapter au bas des portes. Modèle avec contre-cadre. De part le design des ailettes, elle est hermétique aux regards.
Convient au transfert d'air entre locaux dans tout système de ventilation.
Cadre, contre-cadre et ailettes en aluminium.
Coloris : finitions aluminium anodisé. Peint époxy blanc RAL 9016 sur demande.

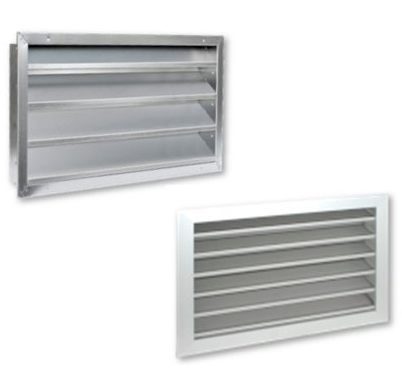

GRILLE PARE-PLUIE(RÉF. GPPAC/GPPAL)
Les grilles pare-pluie offrent une bonne protection des ouvertures d'alimentation et d'évacuation des installations de ventilation, contre la pluie et l'infiltration de feuillage et d'oiseaux. Lamelles en aluminium qui assurent une protection anti-corrosive au niveau de l'arête de coupe. Faible perte de pression grâce à une conception des lamelles qui favorise l'écoulement. Combinaison facile avec nos registres rectangulaires. Grilles équipées au choix d'un grillage de protection contre les volatiles et les rongeurs ou d'une moustiquaire contre les insectes (à préciser à la commande).
GPPAC : profils et ailettes en acier galvanisé.
GPPAL : cadre en profilé d'aluminium extrudé avec limon double paroi et larmier continu pour protection de la façade.
Montage et combinaisons : le profil de cadre permet le montage universel en façade, dans les appareils et les conduits. Combinaison très simple avec nos registres rectangulaires avec un cadre de raccordement.
Version spéciale : versions de porte à un ou deux battants pour climatiseur de toit avec lamelles verticales.
Coloris : acier, aluminium anodisé ou coloris RAL sur demande.
VOLET DE SURPRESSION (RÉF. VSPF)
Volet de surpression au pas de 50 mm pour montage en façade. Cadre et aillettes en aluminium (équipé de butées en EPDM).
Coloris : finition Alu ou blanc RAL 9016 et autres RAL sur demande.
Autres dimensions sur demande.
VOLET DE DÉPRESSION(RÉF. VDF)
Volet de dépression au pas de 50 mm pour montage en façade. Cadre et aillettes en aluminium (équipé de butées en EPDM).
Coloris : finition Alu et blanc RAL 9016 et autres RAL sur demande.
Autres dimensions sur demande.
VOLET DE SURPRESSION/DÉPRESSION (RÉF. VSPDG)
Volet de surpression / dépression au pas de 100 mm pour les réseaux de gaines. Fermeture des ailettes par gravité à l'arrêt du ventilateur.
Cadre en acier zingué et aillettes en aluminium (équipé de butées en EPDM).
Trous oblongs de 10 mm aux 4 angles pour fixation sur les cadres de gaines.
Autres dimensions sur demande.

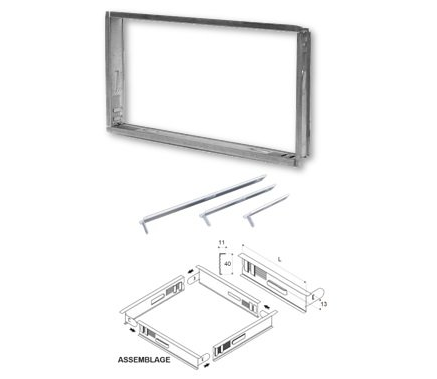

CONTRE-CADRE POUR GRILLE (RÉF. CCA)
Contre cadre en acier conçu de façon à faciliter le montage / démontage des grilles. Les grilles sont fixées sur ce contre cadre par l'intermédiaire de clips.
Contre cadre à sceller (Réf CCAS) sur demande.
